PCB Bus Bar母線排的優勢

新能源與儲能行業的快速發展，推動電源和電池的功率密度不斷提升，功率密度提升之后，對于電源電壓的波動和散熱要求也在不斷提高。

PCB Bus Bar 與傳統的線纜相比可以提供更緊湊、更高效的配電方式之外，還可以降低回路電感、增強載流能力和提高系統整體散熱性能。

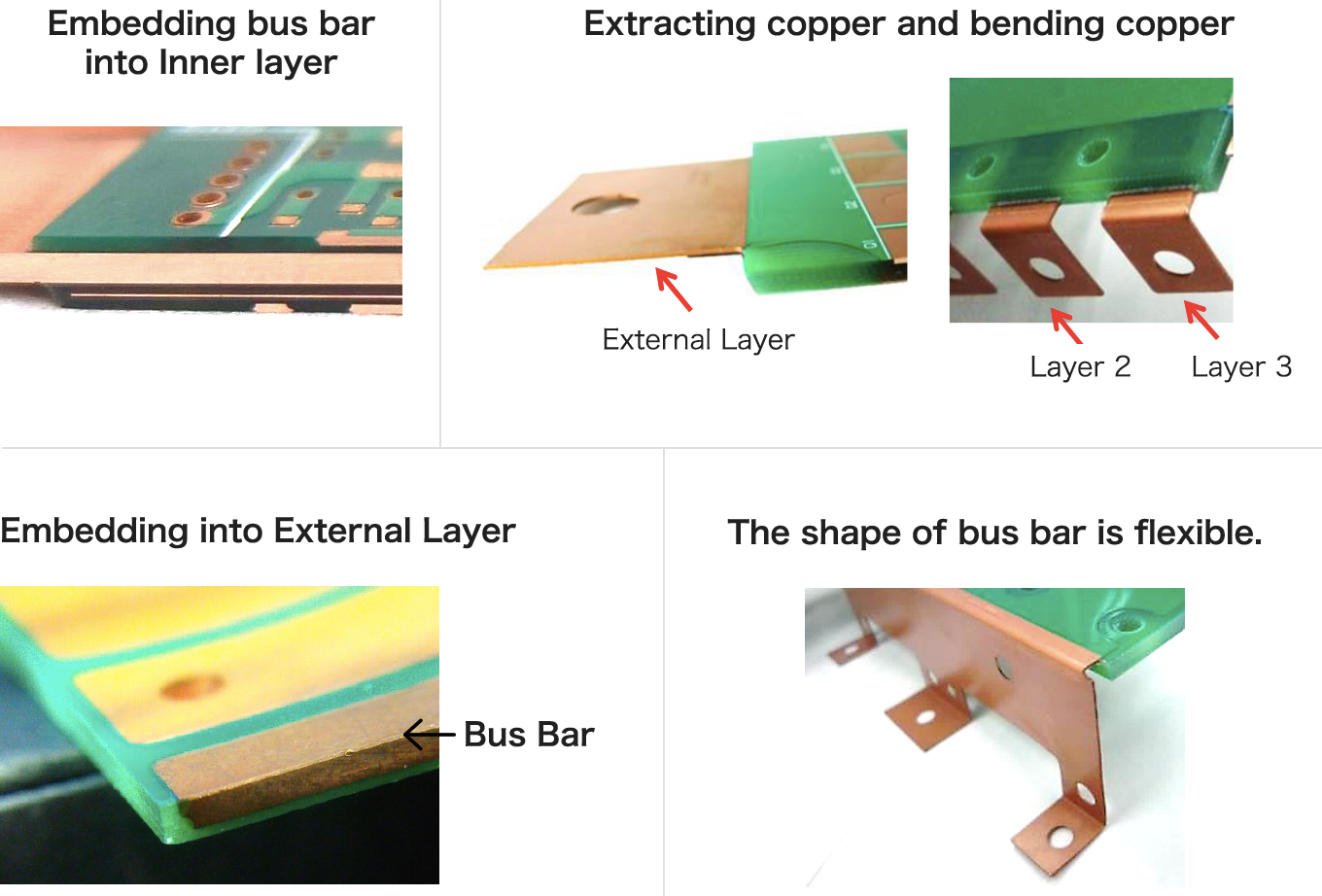

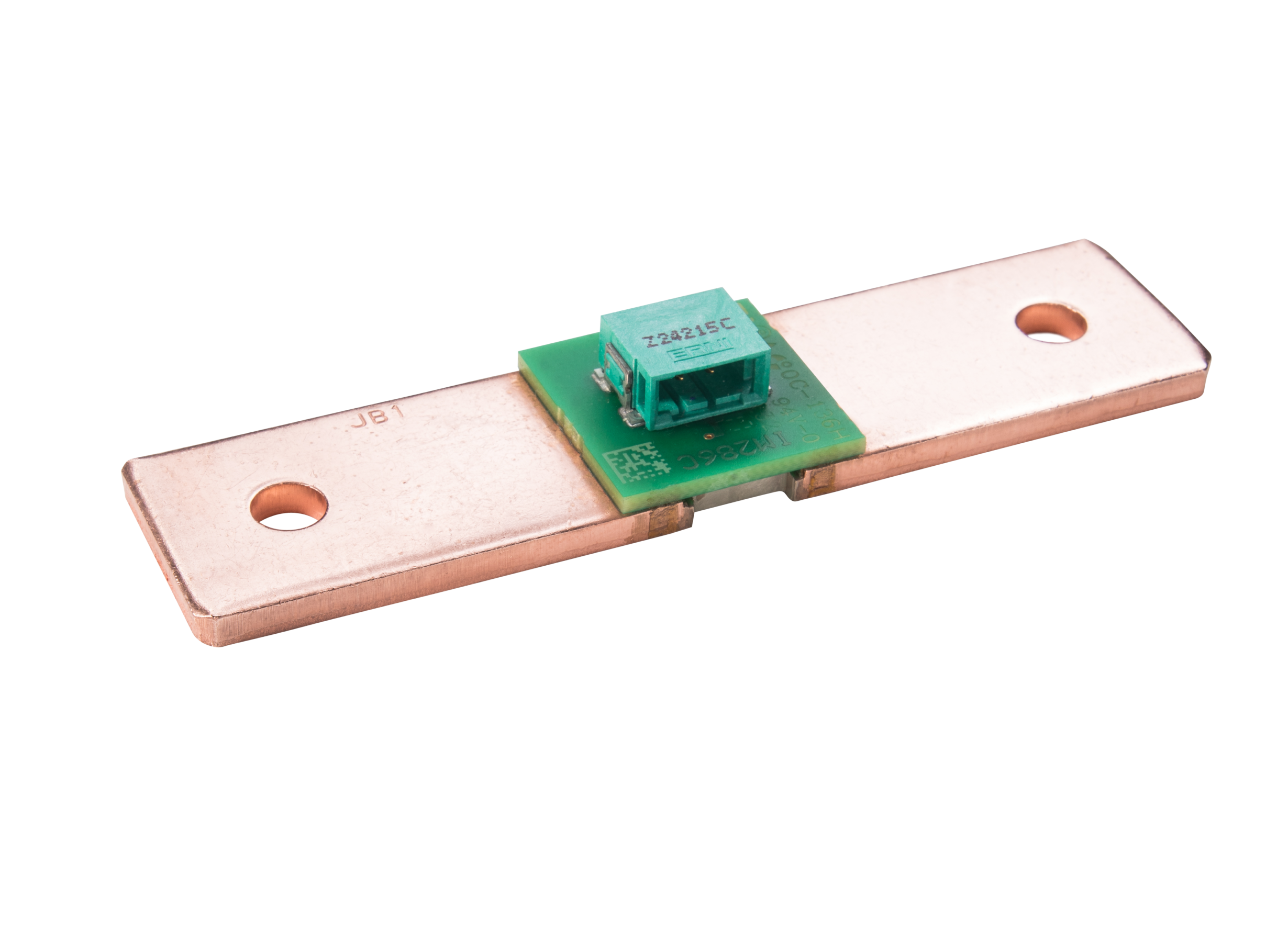

大電流 PCB Bus Bar

PCB Bus Bar有以下優勢：

降低電源的回路電感

通過PCB Bus Bar電流可以緊密在設備內部流動，減少了環路面積，從而降低了電感值。在高速和高頻等對于電源敏感的應用場景，PCB Bus Bar可以降低電壓尖峰和噪聲，提高系統穩定性。

載流能力強

由于導電材料質量高且橫截面積大，PCB Bus Bar可以高效地承載大電流，在大電流應用場景尤其明顯，例如動力電池、直流電焊機等。

提高散熱效率

PCB Bus Bar可有效傳導關鍵發熱部件產生的熱量，從而減少額外的散熱需求。

節省空間

PCB Bus Bar的設計緊湊還可以消除多個電線連接器，可以節省空間和減重。尤其在航空航天和汽車對于設備尺寸和重量有要求的行業。

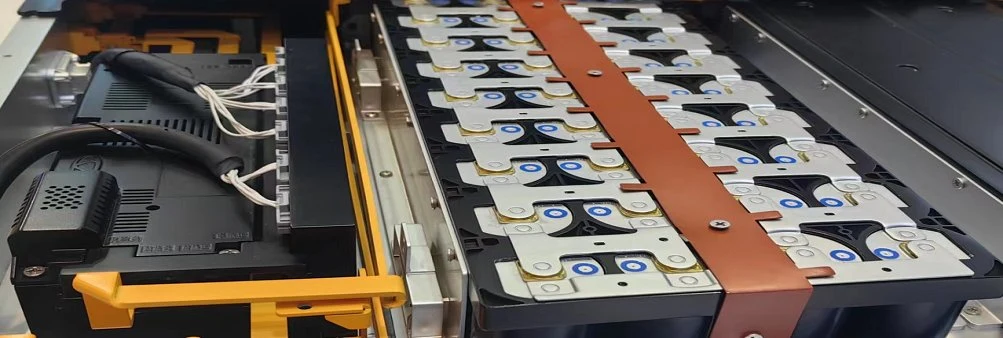

動力電池里面的PCB Bus Bar

提高可靠性

與傳統布線系統相比，PCB Bus Bar具有出色的機械強度和耐用性，其堅固的結構可降低振動帶來的連接松動故障。提高了在惡劣環境和苛刻應用中的可靠性。

簡化組裝和維護

使用PCB Bus Bar可減少線纜和連接器的使用數量，簡化組裝過程。這樣不僅可加快安裝速度，還可減少組裝錯誤。也有利于后期排除故障和維修。

PCB Bus Bar母線排的設計

在設計PCB Bus Bar的時候應該從以下角度進行考慮：

載流能力與散熱

PCB Bus Bar需要能夠有效承載目標電流并且在滿載狀態不會產生過多熱量。

可加工性與成本

PCB Bus Bar的設計不能過于復雜，需要提前規劃好電流的傳輸路徑，減少通過PCB Bus Bar的線路數量和長度，降低生產難度。

電磁兼容

如果通過PCB Bus Bar的電源或者信號上有耦合上高頻信號，那么此時PCB Bus Bar有可能就會變成一個天線，使得設備對外輻射超標。因此需要在電路設計時，充分考慮到電磁兼容的要求。

以下是PCB Bus Bar具體設計時，需要注意的點：

銅厚

銅越厚，載流量越大，但厚度并不是越厚越好，需要根據設計的電壓和電流來計算銅厚。

電流能力和溫升

PCB Bus Bar設計的最大承載電流要高于滿載的要求，同時溫升必須保持在安全范圍內。對于這些要求，通常通過選擇合適的導體材料并優化導體的橫截面積來實現。例如，對于100A電流的要求，典型的設計使用厚度為5mm的銅條，可以保證溫升不超過 20℃。
